Programm Wellcurv

Das Programm Wellcurv berechnet die Bohrlochsabweichung nach dem Schmiegungskreisverfahren

Was berechnet das Programm?

1.Die ideale Annäherung an den wirklichen Bohrlochsverlauf.

2.Die Bohrlochsabweichung.

3.Die Bohrlochsabknickung.

4.Den Schmiegungskreisradius.

5.Die Interpolation bei vorgegebener Teufe.

Wozu kann das Programm eingesetzt werden?

1.Zur Ermittlung des Landepunktes einer Bohrung.

2.Zur idealen Annäherung an den wirklichen Bohrlochsverlauf.

3.Zur Interpolation bei vorgegebener Teufe

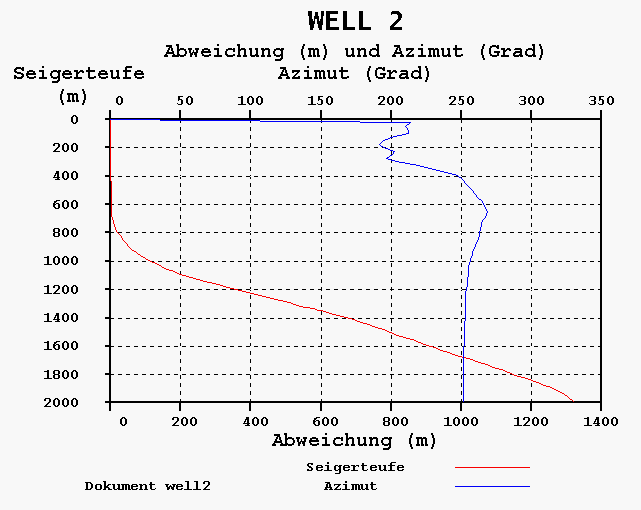

Die Abbildung zeigt den berechneten Bohrlochsverlauf. Die vertikale Achse ist die Seigerteufe. Die X-Achse zeigt die Abweichung bzw. den Azimutwinkel.

Wie wird das Programm eingesetzt?

Aufbau einer Eingabedatei

1.Auswahl des Datenformates.
2.Einlesen der Meßwerte.

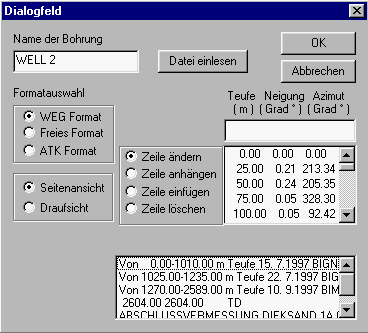

Eingabedialogfeld

Über die Schaltfläche DATEI EINLESEN wird die Datei ausgewählt, deren Daten eingelesen werden sollen. Die Abbildung zeigt die eingelesenen Daten einer Messung, die im WEG-Format vorlag. Freies Format bedeutet, das die Daten in einer Tabelle mit 3 Spalten vorliegen. Die 1. Spalte enthält die Teufe, die 2. Spalte den Neigungswinkel und die 3. Spalte enthält den Azimutwinkel.

Nach Aufbau der Eingabedatei wird die Berechnung durchgeführt, und die Ergebnisse werden als Textdatei oder Grafik angezeigt. Über die TASTE Interpolation wird in einem Dialogfeld die Teufe festgelegt, bei der die Interpolation durchgeführt werden soll.

Eingabe der Interpolationsteufe

Die Ergebnisse der Interpolation werden daraufhin angezeigt.

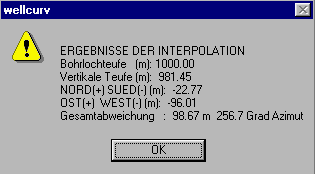

Ergebnisse der Interpolation

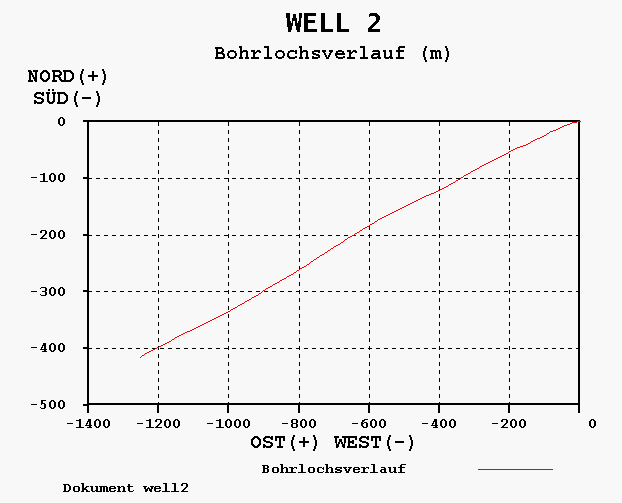

Die Bohrlochsabweichung als Draufsicht erhält man, wenn im Eingabedialogfeld die entsprechende Option gewählt wird.

Die Ergebnisse können abgespeichert oder ausgegeben werden.
